　　水電是家庭裝修中極其重要的一項隱蔽工程，但又是最容易出錯的一個環節。一旦有問題翻修起來非常麻煩，所以各位業主在水電裝修過程一定要嚴格把關。下面杭州裝修小編就為大家分享裝修水電圖，裝修水電施工工藝流程詳細圖解，幫助大家少走點彎路。

　　一、裝修水電施工工藝流程詳細圖解

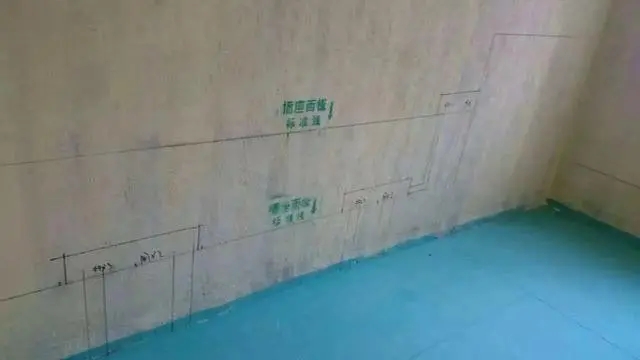

　　首先要根據每家的用水用電需求進行電路定位，比如，哪里需要開關、哪里要插座、哪里安燈、哪里要有水龍頭和出水口等，施工人員會根據你的要求進行定位。

　　定位完成后，電工根據定位和電路走向，開布線槽，線路槽很有講究，要橫平豎直;不過，規范的做法，不允許開橫槽，因?yàn)闀?huì)影響墻的承受力。

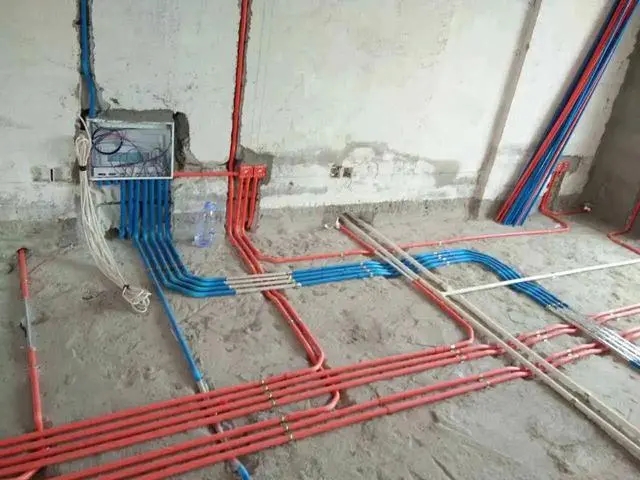

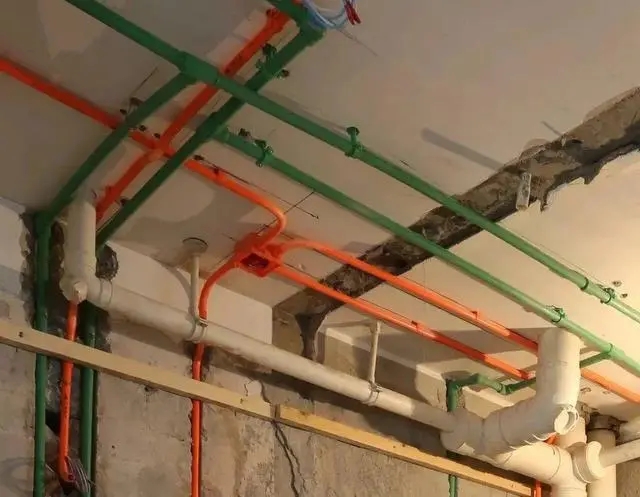

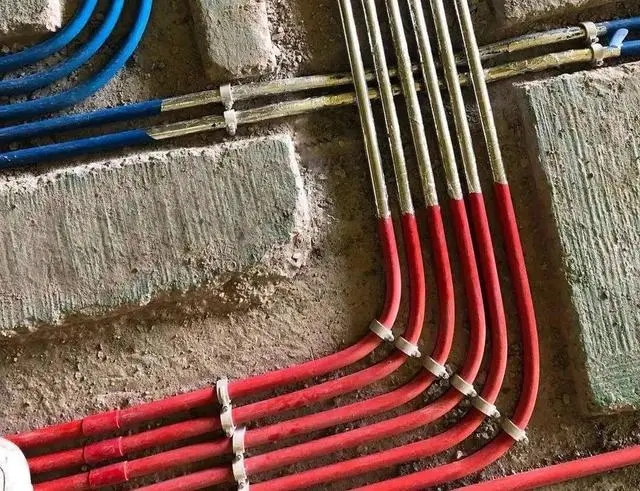

　　水電布管一般采用線管暗埋的方式。一部分沿著管槽布置，一部分則根據施工現場進行安排。

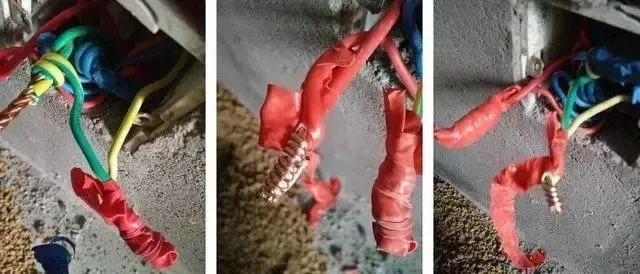

　　管內所穿電線的總橫截面積不能超過線管橫截面積的60%，一般情況是在相匹配的管內的線數最 好不要超過3根，這樣才能充分保證是活線而不是死線，現在很流行多腔線管，可以有效避免線路過載的問題。

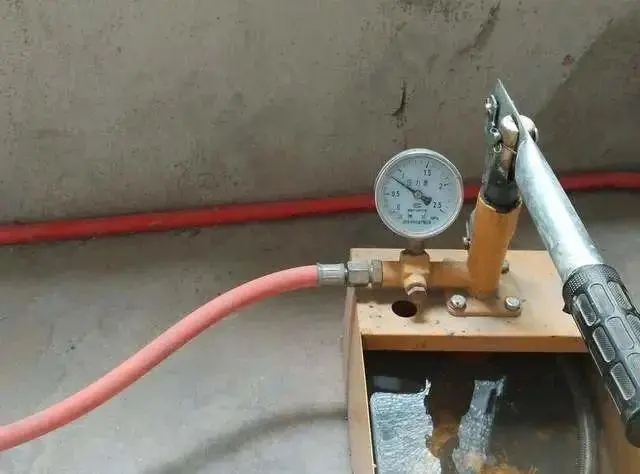

　　水電改造完成后要進行打壓測試，接頭無滲水漏水，管道試壓合格，打壓結束后將波紋管去掉，用堵頭管帽封堵。

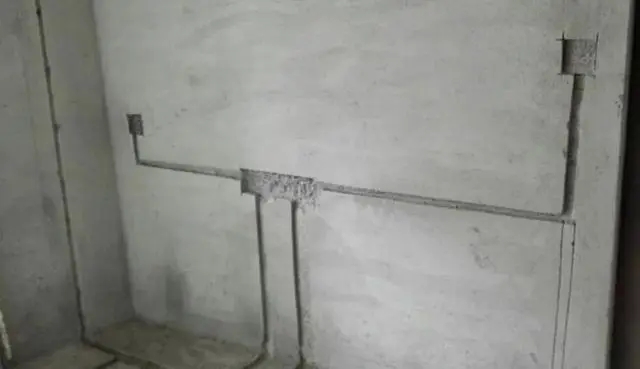

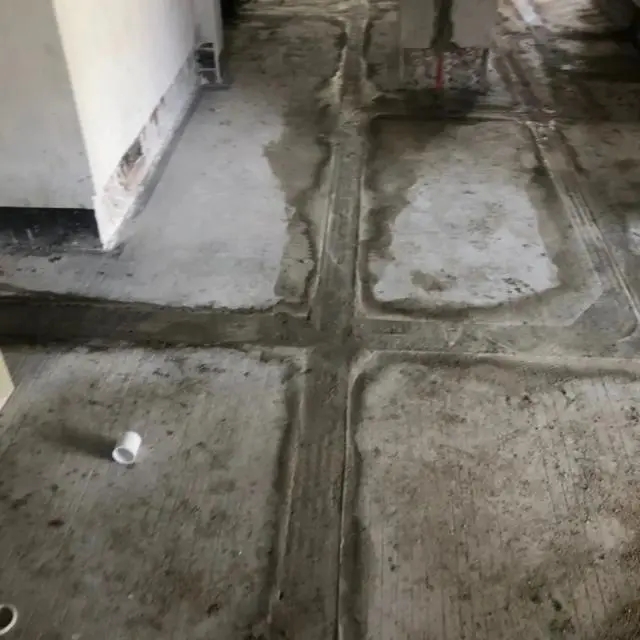

　　封槽主要是固定暗盒和pvc管，首先固定暗盒要求與墻面持平，要在同一水平線上。再者，pvc管要求每隔一米就有一次固定，封槽后的墻面、地面都不得高于原始平面。

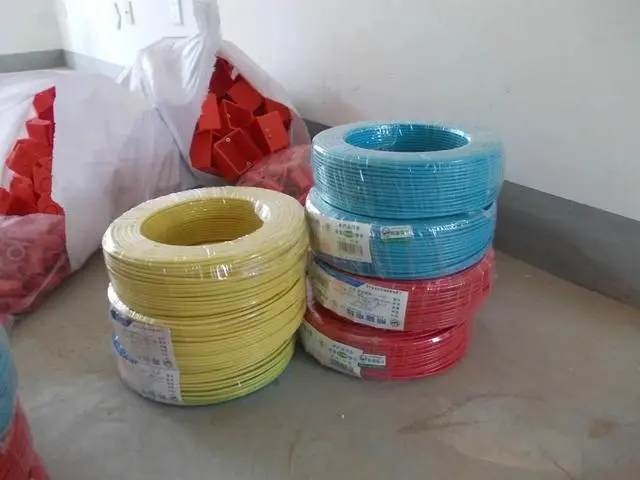

　　首先檢查水管的品牌是否與裝修材料清單寫的一致，水管表面有無劃痕或痕裂，如果是軟管要看清楚有無死彎，這項業主最 好自己做，以免出現工人偷工減料的現象。

　　布線檢查須看清水電路的布線是否符合規范，包括管道的距離是否符合要求、位置是否和圖紙一樣、布管是否正確，以及電線的分布等。

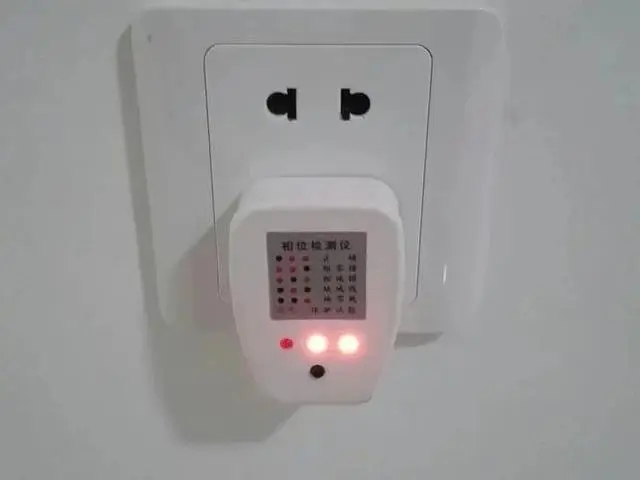

　　打壓和試電檢查，對水路檢查必須進行打壓試水，打壓標準上面有講，而電路檢查需要對各個開關插座進行檢查，看是否能夠正常工作。

　　二、水電路施工規范

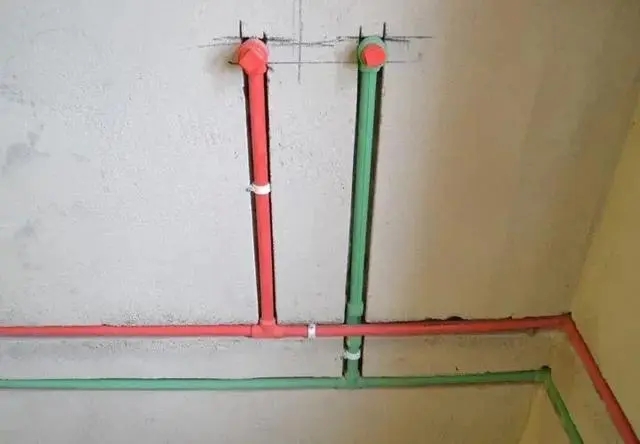

　　3、冷熱水管要遵循左側熱水右側冷水，上熱下冷的原則。

　　3、管內導線總截面面積要小于保護管截面面積的40%，比如20管內最多穿4根2.5平方的線。
